92-ОТ 421-3
32 600,00 ₽
Нет в наличии
Артикул: 7100063480

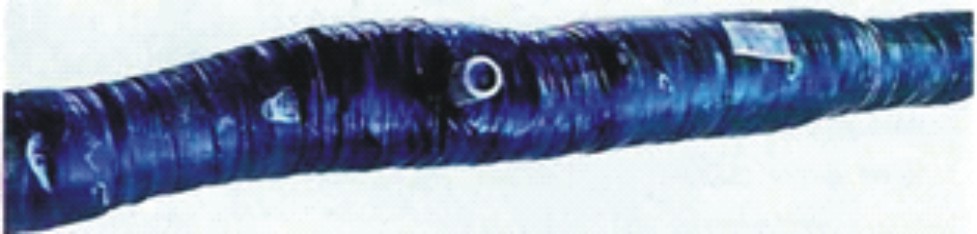

Заливная соединительная муфта с принудительным нагнетанием компаунда для кабеля с пропитанной бумажной изоляцией на 10 кВ
Заливная соединительная муфта ЗМ™ Scotchcast® с принудительным нагнетанием компаунда для кабеля с пропитанной бумажной изоляцией на 10 кВ
Тип кабеля:
Для трехжильных бронированных ка-белей с пропитанной бумажной изоляцией.
Применение:
Внутри и вне помещений, под землей, в условиях обводнения. Муфта применяется в местах, где запрещается или ограничивается использование огня при кабельных работах: предприятия угледобывающей промышленности, подземные горные выработки, наземные сооружения, нефтехимическая промышленность. Применяется при наличии перепада высот кабельной линии, так как метод заливки компаундом предотвращает протечки масла и дальнейшее разрушение изоляции, что повышает надежность эксплуатации.
Используемый компаунд:
Электротехнический двухкомпонентный полиуретановый компаунд Scotchcast® 40. Является гидрофобным и не растворяется в воде. Твердость по Шору 56D.
Особенности монтажа:
При монтаже данной муфты требуется специальный инструмент — пистолет-шприц для нагнетания компаунда Е-4 D. Компаунд заливается бесконтактным способом в специальный кокон, создаваемый на месте со-единения жил из сетчатой и прозрачной лент. Для уменьшения физических размеров муфты и упрощения монтажа рекомендуется использовать наконечники под опрессовку. Монтаж не требует огневых работ и специальных инструментов. Напряжение можно подавать сразу после окончания монтажа.
Преимущества:
• Сертификат Соответствия ВостНИИ на использование технологии в горнодобывающей промышленности.
• Сдерживает давление масла при больших перепадах высот кабельной линии, благодаря специально разработанной, конструкции муфты.
• Благодаря использованию лент для фазной изоляции размеры разделки можно адаптировать под любое подключение.
• Скорость и простота монтажа.
• Высокая допустимая нагрузка на готовое со-единение. Компаунд дополнительно армируется сетчатой лентой.
• Система закрытого смешивания и заливки компаунда (СМР*) обеспечивает правильное со-отношение компонентов и отсутствие контакта компаунда с руками монтажника.
• Отсутствие выделения вредных веществ при смешивании компаунда.
• Прозрачный пакет для смешивания облегчает визуальный контроль за процессом.
• Остатки компаунда в пакете для смешивания можно утилизировать как бытовые отходы.
Комплект поставки включает все необходимые для монтажа материалы, кроме соединителей и пистолета-шприца для нагнетания компаунда.
